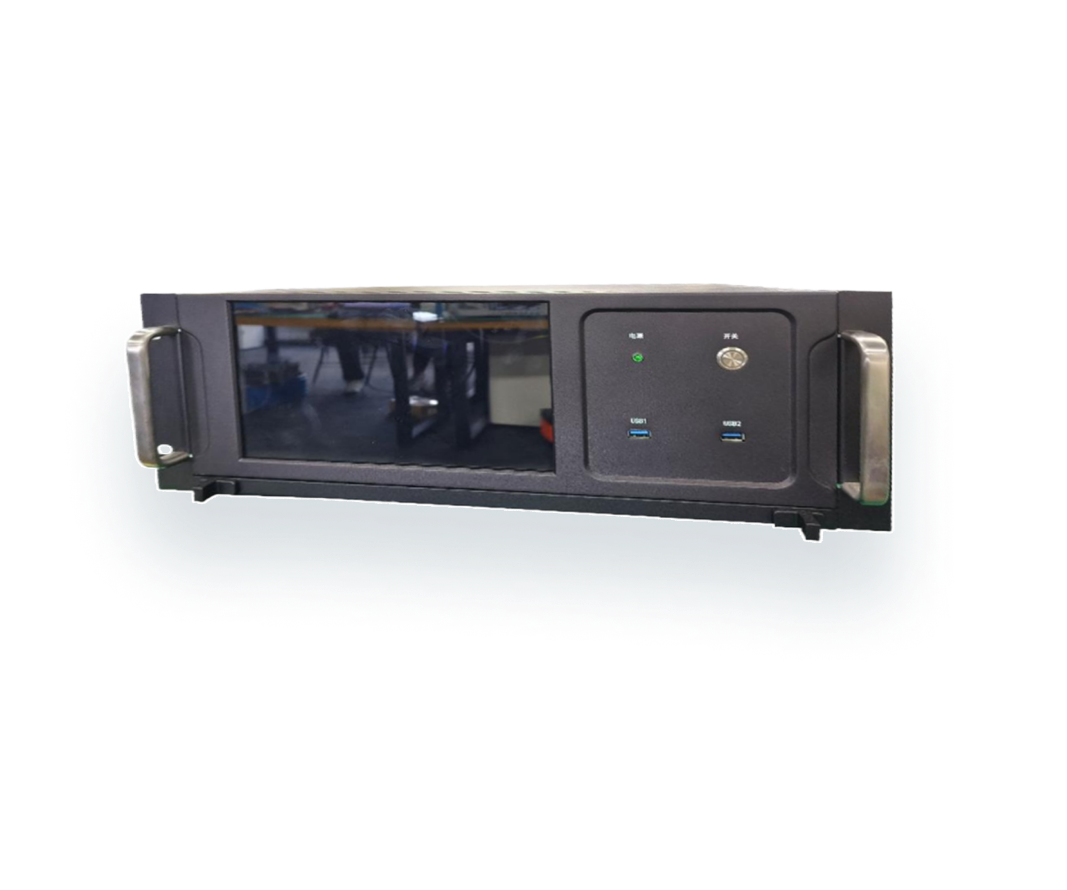

综合测控基带
产品概述
- 综合测控基带设备采用软件无线电技术，可加载软件实现标准TT&C、扩频TT&C模式及中低速双向数传等测控功能，同时具备自动化测试及远程升级等能力。既满足天、空、临近空间的飞行器测控与通信。
产品特点
- 多模式一体化集成设计
- 具备多种测控体制同时和分时工作能力
- 软件支持本控和分控以及宏配置保存能力
- 支持TCP和UDP协议
- 具备可定制、可升级能力
应用领域
- 航天、航空、临近空间的飞行器测控
- 靶场测控
- 卫星地面接收
指标参数
一、USB测控体制
- 上、下行信号中心频率：70MHz
- 上、下行信号幅度：-10dBm～-70dBm
- 信标捕获时间≤1s，距离捕获时间≤15s
- 遥测解扩解调损失：≤2.5dB
- 遥测（包括模拟源）支持加解扰、Viterbi、R-S编译码功能，数据格式适应PCM遥测标准和CCSDS的数据格式标准
二、扩频体制
- 上、下行信号中心频率：70MHz
- 支持1～4通道非相干（相干）扩频遥控、遥测和测量的调制及解调
- 上、下行信号中心频率：70MHz、140MHz、300MHz或S频段
- 上、下行信号幅度：-10dBm～-70dBm
- 扩频码速率：1.023Mcps×n（n=1、2、3……10）
- 捕获时间：≤ 2s
- 遥测解扩解调损失：≤2.5dB
- u 遥测（包括模拟源）支持加解扰、Viterbi、R-S编译码功能，数据格式适应PCM遥测标准和CCSDS的数据格式标准
三、中低速双向数传
- 调制解调方式及码率：BPSK：10kbit/s～20Mbit/s QPSK/DQPSK/OQPSK：10kbit/s～40Mbit/s
- 解调损耗：≤2.0dB
- 输入频率：70MHz，S频段等
- 输入信号范围：-60～0dBm
- 载波捕获范围：≥±1MHz
- 捕获时间：≤1s
- 格雷译码：支持Gray0～Gray7八种方式
- u 数传解调（包括模拟源）支持加解扰、码型变换、LDPC编译码功能，数据格式适应PCM遥测标准和CCSDS的数据格式标准
高速数传基带
产品概述
- 高速数传基带采用标准3UVPX工控机箱及插卡设计、支持高码率下多种调制体制的解调、多种高增益信道译码、既可满足天、空、临近空间的飞行器的高码率数据接收，也可配合应答机完成卫星载荷高速下行数据的功能验证和性能指标测试分析功能。
产品特点
- 通用化、模块化设计，扩展性强，方便设备升级和功能扩展
- 支持多种宏参数定义，快捷完成多型号设备参数设置
- 具备高码率下卷积编译码、RS编译码、LDPC编译码和加解扰功能
- 中频频率720MHz、1.2GHz可切换、可与变频器灵活适配
应用领域
- 航天、航空、临近空间的飞行器高码率数据接收
- 卫星地面接收
- 卫星地检测试及模拟器
指标参数
- 中频频率：1200MHz
- 解调方式：BPSK、QPSK、OQPSK（SQPSK）、GMSK、8PSK、16QAM
- 码速率：每比特连续可变，具备对高阶调制的扩展能力
- BPSK：1Mbps～500Mbps
- QPSK、S/OQPSK：1Mbps～1000Mbps
- GMSK：1Mbps～1000Mbps
- 8PSK：30Mbps~1500Mbps
- 16QAM、16QAM：40Mbps~2000Mbps
- 多普勒捕获范围：-2MHz～2MHz
- 最大多普勒变化率100kHz/s
- 匹配滤波：升余弦、平方根升余弦、旁路可选，滚降系数在0.1～1.0任意设置
- PCM码型：NRZ-L/M/S
- 差分译码：DNRZ(QPSK、O/SQPSK)，可旁路；
- 解扰、旁路可选，分路、合路可选
- 译码方式：Viterbi译码、RS译码、常规模式LDPC译码、级联码
- 译码方式：I、Q分路，I、Q合路，具有差分译码/无差分译码功能

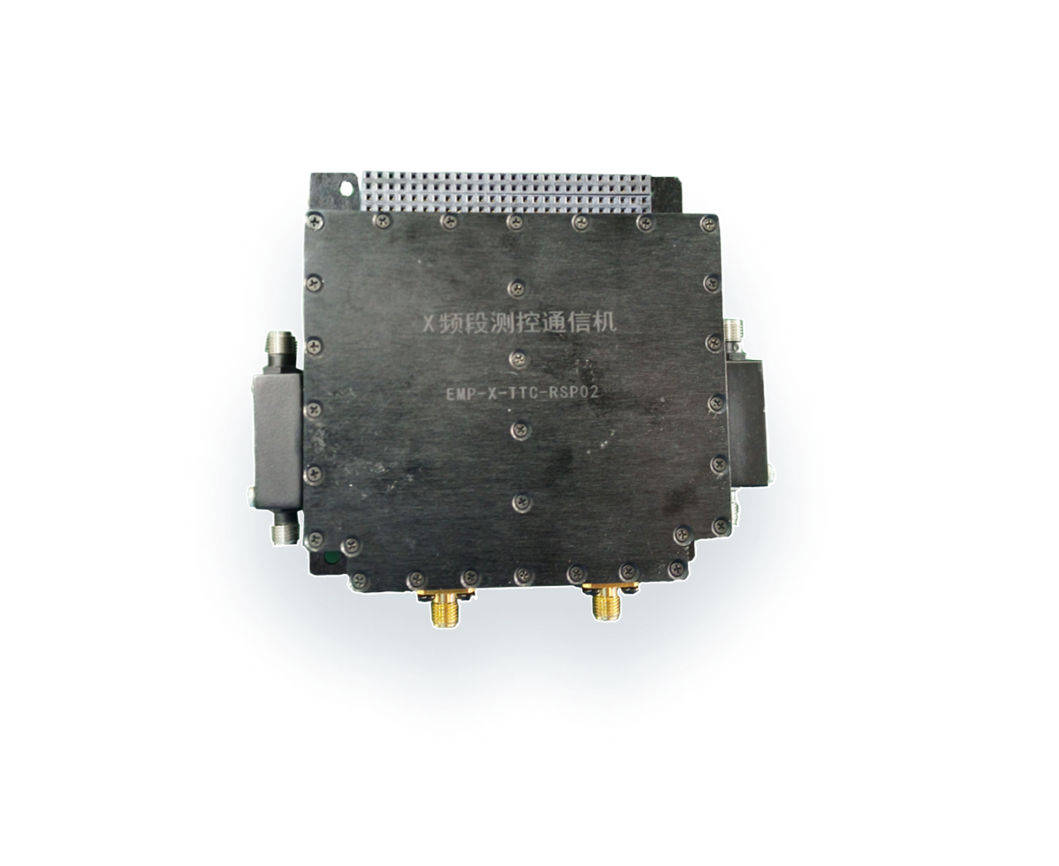

X频段测控应答机
产品概述
- X频段测控应答机采用轻量化和软件无线电设计理念，完成遥控、遥测等功能，为星/弹载设备提供稳定可靠的上下行通信链路，广泛应用于商业航天领域。
产品特点
- PC104结构
- 在统一硬件平台上实现测控双向设计
- 测控支持UXB体制和扩频体制，下行遥测频点和调制方式可定制
- 外部接口：CAN总线、OC接口、LVDS接口、RS422接口、模拟遥测量采集接口、上下行射频接口
- 具有单粒子防护功能
应用领域
- 航天、航空、临近空间的飞行器遥测接收
指标参数
- 重量：≤750g
- 尺寸：92mm×94mm×34mm
- 功耗：≤5.0W （单接收机开）
- ≤12.0W（接收机+发射机开）
- 调制方式：PCM-CDMA-BPSK
- 下行中心频点：803x MHz
- 下行码速率：4096bps（最大支持64kbps）
- 发射功率：≥0.5W
- 接收中心频点：724x MHz
- 上行码速率：2000bps
- 接收灵敏度：-109dBm@2000bps
- 射频接口形式：SMA-KFD43A
- 存储温度：-40℃～+65℃
- 工作温度：-15℃～+4
X频段测控数传一体机
产品概述
- X频段测控数传一体机采用轻量化和软件无线电设计理念，完成遥控、遥测和数传等功能，为星/弹载设备提供稳定可靠的上下行通信链路，广泛应用于商业航天领域
产品特点
- 与地面测控数传站联合建立星地链路，完成星地遥控遥测以及对地数传任务
- 支持下行QPSK数传与下行遥测功能，32GB存储及回放功能，同时具有固存文件管理功能
- 外部接口：CAN总线、LVDS接口、模拟遥测量采集接口、上下行射频接口
- 低功耗、轻量化设计：功耗≤10W（单接收机开），功耗≤19W（接收机+发射机开），重量≤300g
- 体积：80mm×80mm×22mm
- 具有单粒子防护功能
应用领域
- 航天、航空、临近空间的飞行器遥测、遥控及数传
指标参数
遥控指标
- 中心频点：724x MHz
- 接收机接收功率门限：≤-109dBm@8192bps
- 最大载波频率跟踪速度：≥15kHz/s
- 最大载波频率捕获范围：≥±300kHz
- 接收机信号动态范围：≥60dB
- 调制方式：PCM-CDMA-BPSK
- 扩频方式：直接序列扩频(DS-SS)
- 抗多普勒频移：≥±300kHz
- 多普勒频率跟踪速率：≥±10kHz/s
- 工作模式：上行常发
遥测指标
- 中心频点：835x MHz
- 调制方式：PCM-CDMA-BPSK
- 扩频方式：直接序列扩频(DS-SS）
- 扩频码速率：3.069Mcps
- 下行数据速率：8192bps
- 码型：NRZ-L
- 发射带外抑制：≥25dBc
- 发射谐波抑制：≥40dBc
- 输出功率：≥22dBm
- 发射信号 EVM:≤8%
- 帧长：16～1024字节可设置
数传指标
- 中心频点：835x MHz
- 数传速率：5Mbps/10Mbps/20Mbps/40Mbps
- 调制方式：QPSK
- 码型：NRZ-L
- 编码方式：LDPC、编码率：7/8
- 发射带外抑制：≥25dBc
- 发射谐波抑制：≥35dBc
- 输出功率：≥30dbm
- 中心频率准确度：优于1×10-6
- 中心频率稳定度：优于1×10-7
- 发射信号 EVM:≤8%
遥测存储一体化电台
产品概述
- 遥测存储一体化电台主要对飞行器遥测信息进行传输，体积小、重量轻
产品特点及指标
- 体积：60mm(长)×55mm(宽)×36.2mm(高)；重量：211g
- 频段：S频段 2250～2350MHz，频点可设（通过RS422/RS232）；发射功率：可选，最大2W
- 调制体制：BPSK/FM可选；信息速率：200kbps~1Mbps
- 数据存储：USB2.0高速模式
应用领域
- 飞行器测控
